化工泵静止部件的拆装方法

Apr.02,2021浏览量:返回上一页

化工泵静止部件的拆装

化工泵泵体所有溶解后,解决每个部件开展认真仔细,若发觉毁坏或缺点,要给予修补或拆换。这节将详细介绍对静止部件的检查与修补。

1、泵体(中区)

(1)止口空隙检查

化工泵的邻近泵体中间全是止口相互配合的,止口间的相互配合空隙过交流会危害泵的电机转子与静止一部分的同轴度。检查泵体止口空隙的方式 以下:

将邻近的泵体叠放置平板电脑上,在上边的泵体上置放好磁场表架,其上捏住百分表,表头接触点与下边的泵体的内孔相触碰,如下图所示。

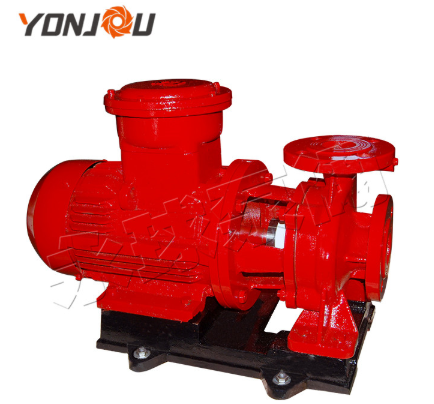

化工泵

接着,将上边的泵体沿十字方位往复式促进精确测量二次,百分表上的读值差即才行口中间存有的空隙。一般止口中间的相互配合空隙为0.04~0.08mm,若空隙超过0.10-0.12mm,就应开展修补。非常简单的修补方式 是在空隙很大的泵体公止口边匀称喷焊6~8处,随后按必须的规格开展铣削。

(2)裂纹检查

用手锤轻敲泵体,假如某位置传出沙哑声,则表明罩壳有裂纹。这时候应将煤油涂在裂纹处,待渗入后拿布擦尽表面的油渍并擦上一层白霜,接着用手锤轻敲泵体,渗透到裂纹的煤油即会淋湿白霜,显示信息出裂纹的端点。若裂纹位置不在承受力或不了密封性功效的地区,则可在裂纹的始、尾端点各钻一个φ3mm的圆洞,以避免裂纹再次拓展;若裂纹出現在承受压力位置,则务必给予焊补。

2、导叶

化工泵的导叶若选用不锈钢板材,则一般不容易毁坏;若选用锡青铜或生铁,则应隔2~3年检查一次侵蚀状况,必需时拆换新导叶。但凡新铸的导叶,在应用前运用手沙轮片将过流道打磨抛光光洁,那样可提高工作效率2%~3%。除此之外还应检查导叶轴套(应与离心叶轮相互配合在一起)的损坏状况,依据损坏的水平来明确是修整還是拆换。

导叶与泵体的轴向相互配合空隙为0.04~0.06mm,过大时则会危害电机转子与静止部件的同轴度,理应给予拆换(微信公众号:泵大管家)。用于将导叶精准定位的精准定位开口销与泵体的相互配合要间隙配合0.02~0.04mm,开口销头顶部与导叶相互配合处需有1.0—1.5mm的调节空隙。导叶在泵体内要被适度地卡紧,防止高压水泵的导叶与泵体挡板平面图被流水侵蚀。一般,卡紧导叶的方式 是在导叶反面叶子的肋上打孔,改装3~4个紫铜钉(尽可能挨近导叶边缘,沿圆上均布),如图所示2-5图示,运用紫铜钉的间隙配合量使导叶与泵体相互配合面密封性。改装的紫铜钉一般应高于反面导叶平面图0.50~0.80mm。
