单螺杆泵结构形式特征

单螺杆泵有两种类型：卧式和立式。

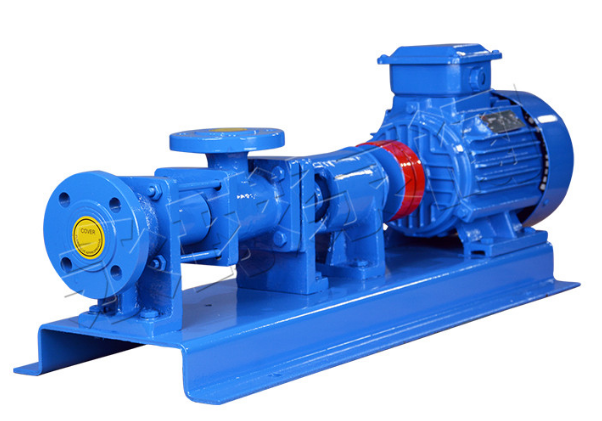

1、卧式单螺杆泵水平结构应用广泛，结构布局合理(见图4/3)。泵的吸管口和吸入室位于泵轴的末端。此时，泵轴封的密封压力为吸入压力，密封压力较低。可以减少泄漏的可能性。当输送的液体流动性差时，可采用较大尺寸的矩形吸入口，在吸入室中加入螺旋给料机，将输送的液体推进泵的工作腔，帮助泵吸入液体。

2。立式螺杆泵主要用于水下和潜水单螺杆泵。

单螺杆泵送料1定子2螺杆(转子)3螺杆绒面

（1）潜水泵浸在液体中。电机、减速器、轴承箱等泵的传动系统均置于液体表面以上。吸入管口和吸入室位于螺钉的下端。当泵工作时，吸管EL位于泵的下端，适于输送罐(柜)底部的泥沙，而排水室和排水管则位于泵轴密封的端部，轴封的密封压力为泵的排放压力，而泵轴密封的密封压力为泵的排放压力，而泵轴密封的密封压力则为泵的排放压力，而泵轴密封的密封压力为泵的排放压力，而泵轴密封的密封压力为泵的排放压力。增加了密封的难度(特别是当泵的排放压力很高时)。泵的浸没深度一般是泵本身的长度。当排放压力为2.4兆帕时，浸没深度为3-3.5米；当需要增加浸没深度时，需要长轴驱动，可使用刚性轴在浸没深度80米范围内旋转，需要柔性轴驱动进一步增加浸没深度（高达数百米）。

b。单螺杆式潜水电泵的泵体、电机和万向联轴器都浸入待输送的液体中，电机置于泵的下方，电机与离心泵直接相连，泵的转速与电机的转速相同。泵通过万向联轴器的末端直接从螺钉吸收液体，并从螺钉的上端向上排放液体。因此，潜水电泵没有长轴，可以节约钢材，不需要用轴密封，也没有泄漏问题，但需要采用专用的潜油电机。

潜水泵的深度是由泵的排放压力(水头)决定的，潜水泵不适合抽水泥沙，通常用于油田泵站原油，潜水深度可达1000 m。

三、当流量以相同的速度增加时，通过增大工作体积比，可以减少定子的磨损，缩短定子的使用寿命。目前，螺杆和泵套的应用还比较广泛。

碳钢、合金钢、不锈钢螺纹材料可采用空心结构加工成大直径螺杆。定子主要由橡胶制成，常用的有：天然橡胶(用于输送污水、泥浆、有机涂料等)、丁晴橡胶(用于运输石油、药品、食品、化妆品等)、丁晴橡胶(用于运输石油、药品、食品、化妆品等)；氟橡胶(用于输送碳氢化合物、苯、烷烃溶剂等)；氯磺化聚乙烯橡胶(用于输送酸、碱、油性纤维浆料等)。聚氨酯橡胶等
